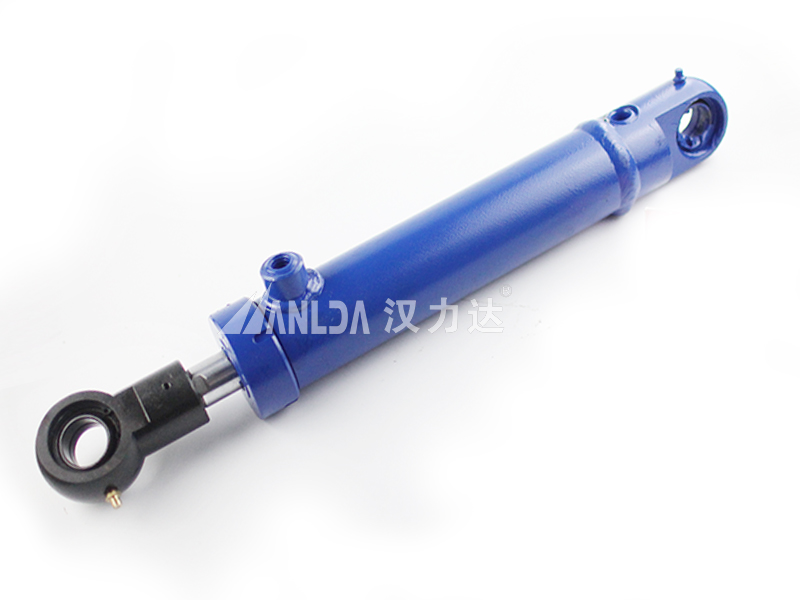

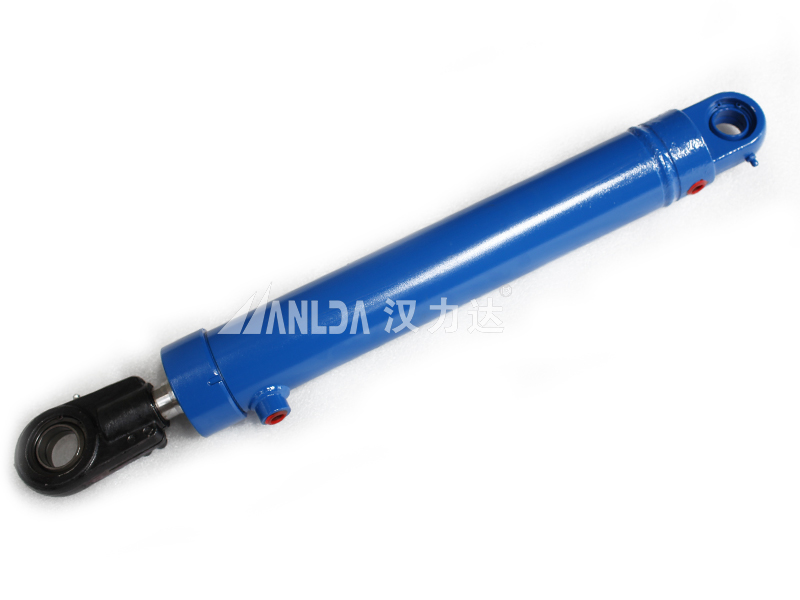

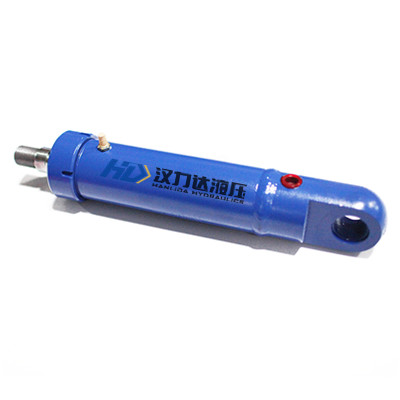

HSG工程焊接油缸
瀏覽次數：134次

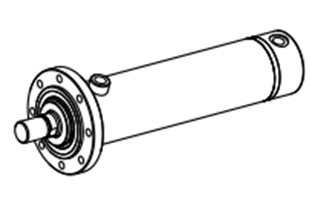

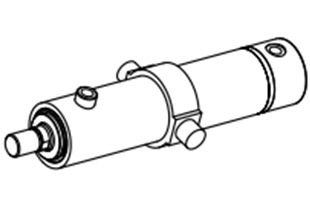

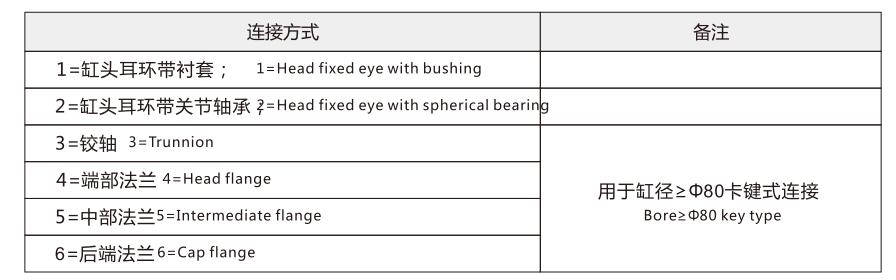

分享產品HSG系列工程液壓缸為雙作用單活塞桿液壓缸；安裝方式多采用耳環型，按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。工程液壓缸主要用于工程機械、重型機械、起重機械及礦山機械等液壓系統中。
HSG系列工程液壓缸為雙作用單活塞桿液壓缸，是標準化通用的一款產品；安裝方式多采用耳環型，按缸蓋與缸體連接方式不同有外螺紋連接、內卡鍵連接及法蘭連接三種。HSG工程焊接液壓油缸可做非標定制，1）高溫工況，采用耐高溫密封件，2）保壓要求高的工況，使用零泄露密封件，3）可加緩沖功能，4）油口可改G螺紋，5）油口形式可定制，6）可疊加鎖緊閥、平衡閥等。

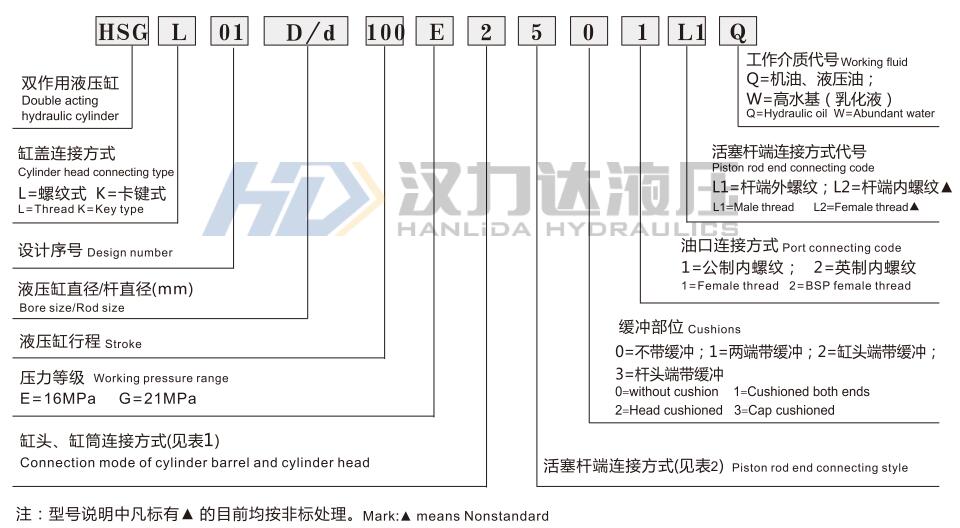

HSG工程液壓缸技術參數：

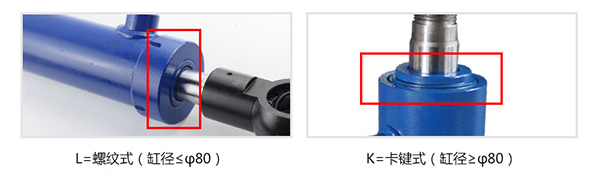

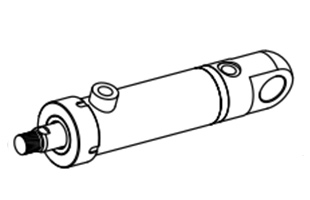

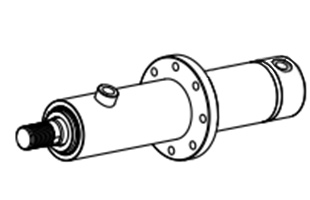

HSG工程液壓缸缸頭缸筒連接方式：

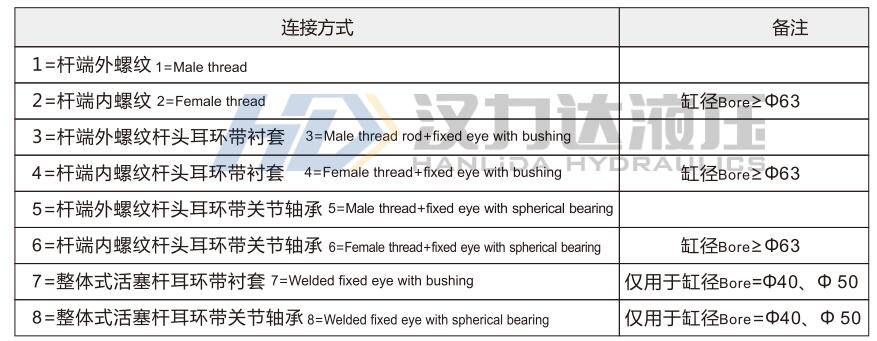

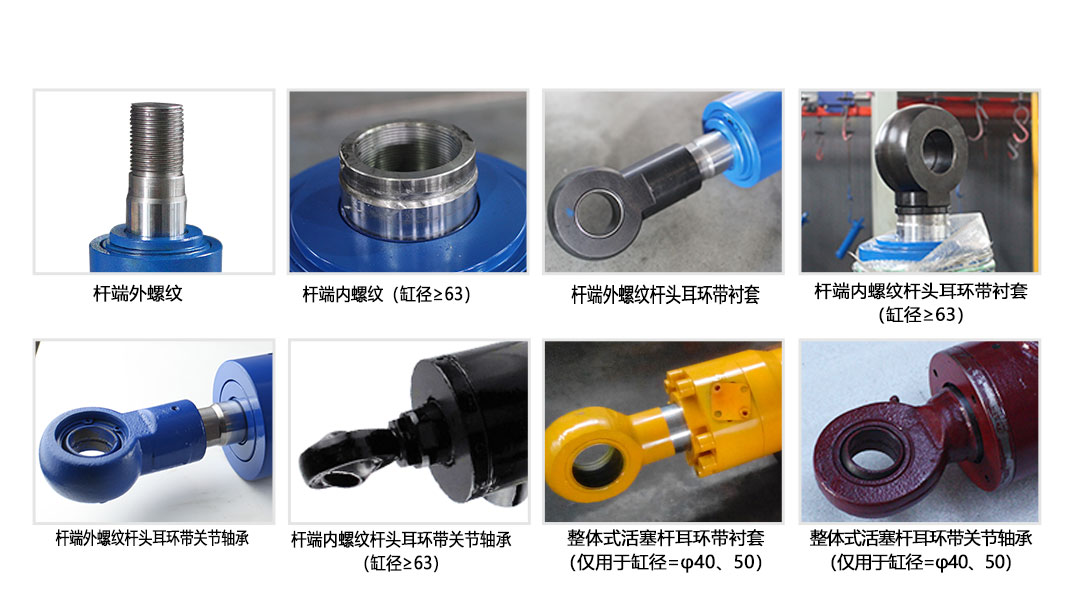

HSG工程液壓缸活塞桿連接方式：

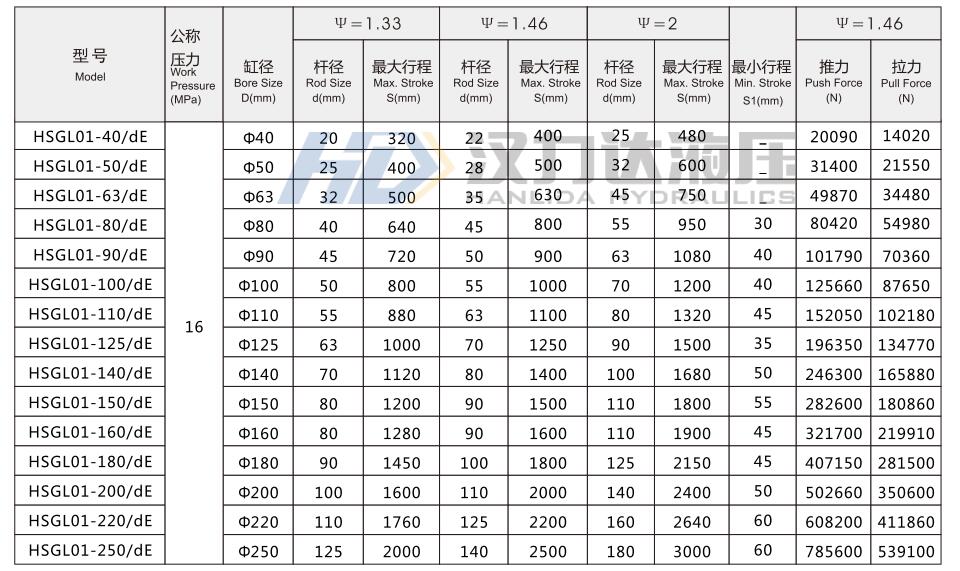

HSG工程液壓缸基本技術參數：
HSG系列工程液壓缸的受力由缸徑、使用壓力決定，以下以使用壓力16Mpa為例，滿載16Mpa下，各個不同缸徑、桿徑所受的推力和拉力的價值。
HSG系列工程液壓缸組成：

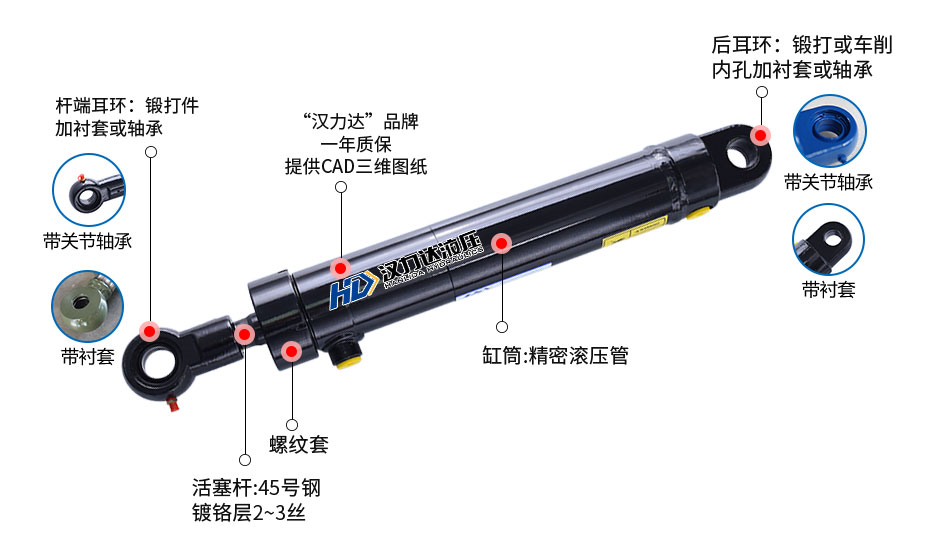

HSG系列工程液壓缸由螺紋蓋、導向套、后缸蓋、活塞、缸筒、活塞桿、全套密封件、桿端防護套、油口堵塞組成。前后蓋采用的是45號缸的材質，活塞桿為45號鍍鉻層厚度2-3絲，缸筒為20號的滾壓管。密封件采用臺灣DZ的品牌。

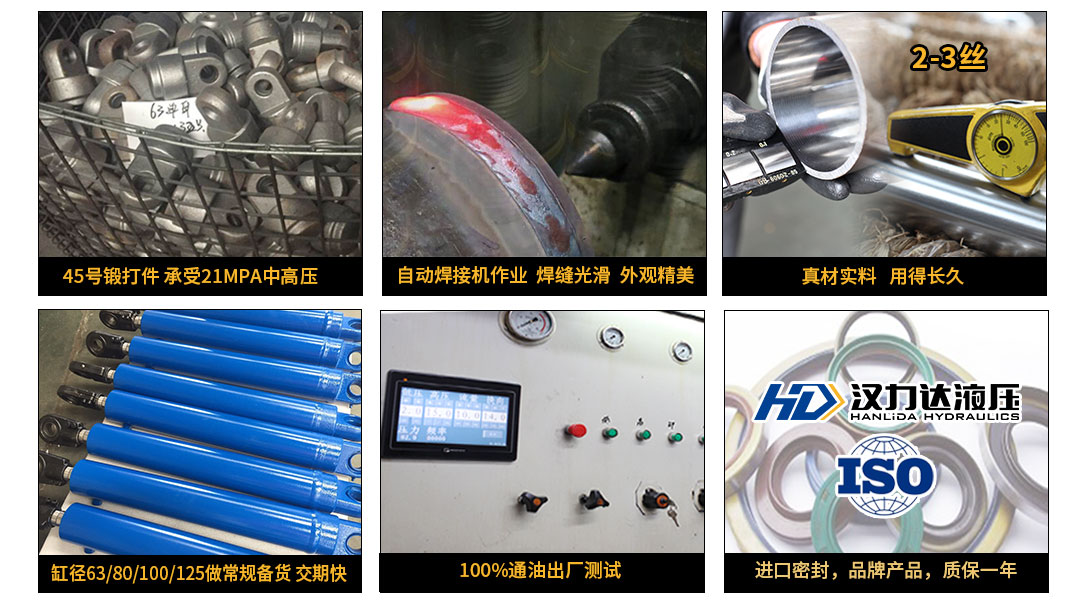

漢力達HSG系列工程液壓缸優勢：
材料和設計按規范操作。提供樣本資料，CAD\三維圖庫，設計人員可參照尺寸看是否適合機器空間需求。實物的尺寸與樣本資料一致。采用嚴格的來料檢驗、出廠測試，質量可靠穩定?？煞菢?biāo)定制，如量大可專門開模定制，如量少則用車削加工。
工程液壓缸適用范圍：
